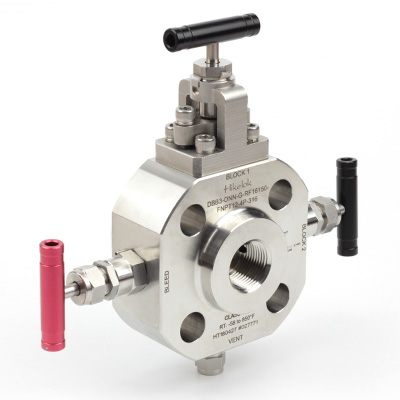

Řada DBB3: Jednopřírubové dvoublokové a vypouštěcí ventily
ZavedeníUnikátní kombinace systémů dvojitých bloků a odvzdušňovacích ventilů Hikelok umožňuje hladký přechod z procesního potrubního systému k přístrojovému vybavení, poskytuje méně potenciálních netěsností, nižší instalovanou hmotnost a menší prostorovou obálku. Blokové a vypouštěcí ventily jsou navrženy pro izolační body procesního potrubí, přímou montáž na nástroje, těsné spojení nástrojů, dvojitou blokovou a odvzdušňovací izolaci, odvětrávání a odvodnění
VlastnostiMaximální pracovní tlak až 10000 psig (689 bar)Pracovní teplota od -10 ℉ do 1200 ℉ (-23 ℃ do 649 ℃)Přírubové spoje vyhovují ASME B16.5Nerezová ocel, uhlíková ocel, slitina 20, slitina 400, Incoloy 825 a duplexní materiály z nerezové oceliPotrubí a přístrojové ventily v jednom těle Úspora hmotnosti, prostoru a nákladů oproti tradičním konstrukcímDříky a jehly ventilů odolné proti vyfouknutíKompletní sledovatelnost materiálů1/4 samice NPT standardní ventil se zátkou1/ 2zásuvka standardní NPT se zástrčkou
VýhodyÚspora hmotnosti, prostoru a nákladů oproti tradičním designůmJednodílná konstrukce pro realizaci efektivního přechodu z procesního potrubí do potrubí přístroje při současném snížení potenciálních míst úniku. Nerezový kryt chrání závity vřetene před vnikáním nečistot a prachuKmenové závity nad balením, chráněné před systémovými médiiZávity dříku jsou válcovány za studena pro vysokou pevnost a hladký provoz Dvoudílný kloubový kloub poskytuje funkci nerotující jehly. Spoj je umístěn nad obalem, chráněný před systémovými médiiBezpečnostní těsnění jehly zadního sedla v plně otevřené polozeNerotační, kalená jehla pro pozitivní uzavření
Další možnostiVolitelný materiál nerezová ocel 316, uhlíková ocel, slitina 20, slitina 400, Incoloy 825 a duplexní nerezové materiályVolitelný primární, sekundární, odvzdušňovací: jehlový ventil OS & YVolitelné pro servis kyselého plynu
